PCB 类型

有多种不同类型的电路板，每一种都有自己独特的制造规格、材料类型和用途:

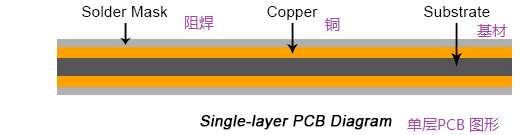

单层PCB

单层或单面PCB是由一层基材或基板制成的PCB。基材的一面涂有一层薄薄的金属。铜是最常见的涂层，因为它作为导体的功能很好。一旦采用铜基电镀，通常采用保护性阻焊，其次是最后的丝印，以标记出板子上的所有元素。

由于单层/单面PCBs只将它们的各种电路和组件焊接在一边，所以它们很容易设计和制造。这种流行意味着它们可以以低成本购买，特别是对于大批量订单。低成本、高容量的模式意味着它们通常被用于各种应用，包括计算器、相机、收音机、立体声设备、固态驱动器、打印机和电源。

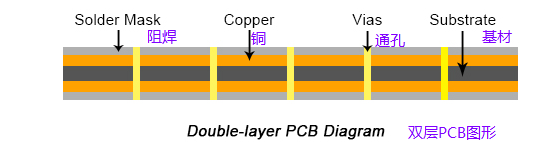

双层PCB

双层或双面PCBs的基材是一层薄薄的导电金属，如铜，涂在板的两面。通过在电路板上钻孔，电路板一边的电路可以连接到另一边的电路。

双层PCBs板的电路和元件通常以两种方式之一连接:要么使用通孔，要么使用表面贴装。通孔连接是指一些小的导线，也就是引线，通过这些孔，然后将引线的两端焊接到正确的组件上。

表面贴装的PCBs不使用导线作为连接器。相反，许多小引线直接焊接到电路板上，这意味着电路板本身被用作不同组件的布线表面。这使得电路可以用更少的空间完成，腾出空间来让电路板完成更多的功能，通常比通孔板的速度更快，重量更轻。

双面PCBs通常用于需要中等电路复杂度的应用，如工业控制、电源、仪表、HVAC系统、LED照明、汽车仪表盘、放大器和自动售货机。

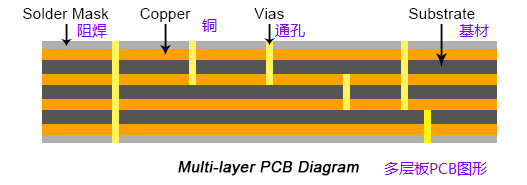

多层PCB

多层PCBs由一系列三层或更多的双层PCBs组成。然后用专门的胶水把这些板子粘在一起，夹在绝缘材料之间，以确保多余的热量不会熔化任何组件。多层PCBs有各种尺寸，小到四层，大到十层或十二层。最大的多层PCB曾经是50层厚。

使用多层印刷电路板，设计师可以做出非常厚的、复杂的设计，适用于广泛的复杂电气任务。多层PCBs将受益的应用包括文件服务器、数据存储、GPS技术、卫星系统、天气分析和医疗设备。

硬板PCB

硬板PCBs由固体基材制成，可以防止电路板扭曲。可能硬板PCBs最常见的例子是计算机主板。主板是一个多层PCB，设计用于从电源分配电力，同时允许计算机的许多部分之间的通信，如CPU, GPU和RAM。

硬板PCBs可能是制造的最大数量的PCBs。这些PCB可用于任何需要将PCB本身设置成一种形状并在设备的剩余寿命中保持这种形状的地方。硬板PCB可以是任何东西，从简单的单层PCB一直到八或十层多层PCB。所有硬板PCB有单层，双层或多层结构，所以他们都共享相同的应用。

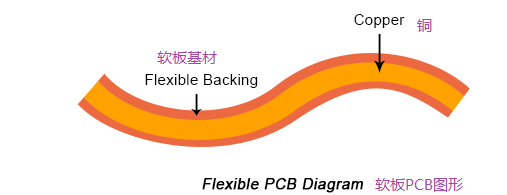

软板PCB

与使用玻璃纤维等固定材料的硬板PCBs不同，柔性印刷电路板使用的材料可以弯曲和移动，如塑料。与硬板PCBs一样，软板PCBs也有单层、双层或多层形式。由于它们需要印刷在柔性材料上，软板PCBs的制造成本较高。

尽管如此，软板PCB提供了许多比硬板PCB的优点。这些优点中最突出的是它们的灵活性。这意味着它们可以在边缘上折叠，也可以在角上折叠。它们的灵活性可以节省成本和重量，因为单个软板PCB可以用于覆盖可能需要多个硬板PCB的区域。

软板PCB也可用于可能受到环境危害的地区。要做到这一点，它们只需使用防水、防震、耐腐蚀或耐高温油的材料——这是传统硬板PCB可能没有的选择。

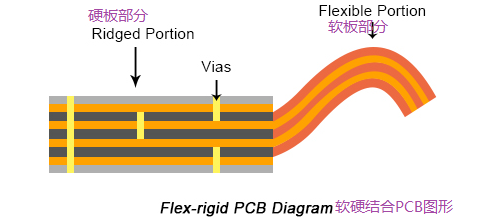

软硬结合板PCB

当它涉及到两种最重要的拱形类型的PCB板，软硬电路结合了两个领域的最佳。软硬结合板由多层软板PCB板连接在若干层硬板PCB板上组成。

软硬结合PCBs在某些应用中比仅仅使用硬板或软板PCB有许多优点。首先，软硬结合板比传统的硬板或软板有更少的零件数量，因为两者的布线选项可以合并到一个单一的板子上。硬板或软板的组合成一个单一的软硬结合板也允许一个更流线型的设计，减少整体板尺寸和包装重量。

软硬结合PCBs通常出现在主要考虑空间或重量的应用中，包括手机、数码相机、起搏器和汽车。

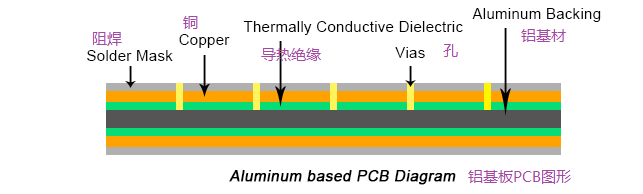

铝基板PCB

铝基PCBs的设计方式与铜基的电路板基本相同。然而，铝电路板使用的是铝或铜基板，而不是在大多数PCB板类型中使用的通常的玻璃纤维。

铝基材内衬隔热材料，隔热材料的设计具有低热阻，这意味着从隔热材料传递到基材的热量更少。一旦涂上绝缘层，就会涂上一层铜，厚度从一盎司到十盎司不等。

与玻璃纤维基材的PCBs相比，铝基材的PCBs有许多优点，包括:

·低成本。铝是地球上最丰富的金属之一，占地球重量的8.23%。铝易于开采，成本低廉，有助于减少制造过程中的费用。因此，用铝做的建筑产品比较便宜。

·环保。铝无毒，易于回收。由于易于组装，用铝制造印刷电路板也是节约能源的好方法。

· 散热。铝是电路板关键部件散热的最佳材料之一。它不是将热量分散到板的其余部分，而是将热量转移到户外。铝电路板比同等尺寸的铜电路板冷却得快。

·材料的耐久性。铝比玻璃纤维或陶瓷等材料更耐用，尤其是在跌落测试中。使用更坚固的基材有助于减少制造、运输和安装过程中的损坏。

所有这些使铝PCB优点成为在非常小的公差范围内要求高输出功率的应用的优秀选择，包括交通灯，汽车照明，电源，电机控制器和大电流电路。

除了这些主要的使用领域，铝基PCB还可以用于要求高度机械稳定性的应用，或PCB可能受到高水平机械应力的应用。与玻璃纤维板相比，它们更不容易受到热膨胀的影响，这意味着板上的其他材料，如铜箔和绝缘材料，将更不容易剥落，进一步延长产品的寿命。

多年来，PCBs已经从简单的单层PCBs发展到更复杂的系统，如高频特氟隆设计。多氯联苯已经进入了地球上几乎所有的行业，从简单的电子产品，如照明解决方案，一直到更复杂的行业，如医疗或航天技术。

PCBs的发展也推动了PCB建筑材料的发展:PCB不再仅仅由玻璃纤维支撑的铜箔制成。新的建筑材料包括铝、特氟隆甚至可弯曲塑料。特别是可弯曲塑料和铝，刺激了软硬结合板和铝基板等产品的生产，以解决许多行业存在的常见问题。
