1. Как снизить стоимость печатной платы?
Цена печатной платы зависит от размера, минимального зазора, минимального размера отверстия и количества слоев. Если вы просто получаете самую низкую цену, спроектируйте свою доску как можно проще. Для стандартной спецификации печатной платы будет: 2 слоя 0,062 дюйма, FR4, 1 унция, HAL, размер отверстия> 15 мил, зазор> 7 мил, квадратная форма, без пазов. Вы также можете получить дополнительную информацию из нашего документа “Анализ затрат на печатную плату”

Back to top

2. Почему взимается плата за установку?
Плата за установку взимается единоразово. Это плата за фото, используемая для травления печатной платы. При большом количестве плата за установку не взимается. Мы просто взимаем цену за единицу за доску.

Back to top

3. Какие файлы нужны вашей компании для изготовления печатных плат?
Нам нужны файлы Gerber 274X и файлы сверла NC для изготовления печатной платы.
нижний медный слой; Верхние медные слои; Внутренний слой 1 (для многослойных); Внутренний слой2 (для многослойных); шелкография сверху; низ шелкографии (если есть); верхняя паяльная маска и паяльная маска бота; Пограничный слой (слой, используемый для определения формы платы).

Back to top

4. Что такое V-рейтинг по сравнению с Tab-маршрутизацией?
Оценка V, вероятно, быстрее и проще, но имеет ограничения. Это работает только с квадратной формой, а V-образная линия может проходить только от края к краю. После сборки надрезанные канавки можно разрезать с помощью того, что иногда называют устройством для снятия панелей типа пиццы, или даже разъединить в зависимости от конструкции и того, насколько близко посадочные площадки компонентов находятся к краю досок.
Маршрутизация выступов может обрабатывать нестандартные формы, но обычно на краях остаются выпуклости или небольшие кусочки ламината, которые, возможно, потребуется отшлифовать. Кроме того, маршрутизация вкладок в больших объемах занимает много времени на маршрутизаторе и может увеличить ваши расходы.
Если у поставщика есть собственная система подсчета очков, а доски квадратные, это, вероятно, будет самым дешевым, но если ему придется отправить его на оценку, это может увеличить стоимость. В некоторых выступах также просверлены небольшие отверстия, чтобы помочь разбить отдельные доски, но опять же, это может увеличить стоимость. Если вы используете разводку вкладок, убедитесь, что вы делаете вкладки достаточно большими, чтобы быть прочными, и создайте массив, который можно обрабатывать, но не настолько большой, чтобы платы нельзя было разбить.

Back to top

5. Взимаете ли вы дополнительную плату за другой цвет паяльной маски, такой как синий, красный, желтый, черный?
За большое количество дополнительная плата не взимается. Для небольших заказов стоит дополнительно 20 долларов США, вы можете проверить http://www.pcbdirect.cn/ru/pcb-special-price.html для получения дополнительной информации.

Back to top

6. Когда мне следует проводить электрические испытания моих плат?
PD дает бесплатное тестирование для всех плат более 2-х слоев. Мы считаем, что электрические испытания являются важным компонентом производственного процесса печатных плат, однако в редких случаях клиенты могут решить, что дополнительные расходы не оправданы в конкретных ситуациях. Только для того, чтобы приспособиться к этим ситуациям, мы запускаем этот процесс как вариант.
-Наша цель состоит в том, чтобы отгружать все платы без дефектов, и электрические испытания являются важной частью этого процесса обеспечения качества. Хотя электрические испытания не устранят возможность наличия каких-либо дефектов на платах, которые вы получаете, они значительно уменьшат вероятность.
- При заказе электрических испытаний PCB Direct предоставляет гарантию на непокрытые платы на отсутствие дефектов материалов и изготовления в течение 90 дней с даты отгрузки. Мы заменим или выдадим кредит на любые голые платы, которые будут возвращены и подтверждены PD как несоответствующие спецификациям заказа и/или применимым стандартам качества и приемлемости. Мы не несем ответственности за какие-либо расходы, помимо стоимости голых плат, включая, помимо прочего, компоненты, рабочую силу, перерывы в работе и любые другие косвенные убытки или убытки.

Back to top

7. Делает ли PD скос золотых пальцев?
Да. Мы делаем скос золотых пальцев, если не указано иное. Мы НЕ делаем фаски припоя, если это не указано заказчиком.

Back to top

8.Что означают точки фрезерования с ЧПУ?
Каждый угол или "поворот" на вашей печатной плате есть точка маршрута - это каждый раз, когда бит маршрутизатора поворачивается или останавливается. Каждый радиус равен трем точкам. Считайте 8 для круга и для каждой платы с разводкой в виде табуляции в конфигурации массива. Более 6 точек маршрутизации будут рассматриваться PD как плата сложной формы.

Back to top

9. Вы одобрены MIL SPEC 55110?
Нет. Однако вы можете создать у нас прототип (стандартная спецификация), поскольку мы используем те же материалы, спецификации и процессы. PD одобрен UL, наш код UL указан на главной странице.

Back to top

10.Какие стандарты приемлемости вы строите?
Последняя редакция IPC-A-6011/6012 с проверкой на основе последней редакции IPC-A-600: прототипы класса 2 (стандартная спецификация) и производство класса 2 (специальная спецификация). Мы также можем изготовить доски, соответствующие классу 3 IPC.

Back to top

11.Почему мне нужно оставлять больше места между медными элементами при заказе более толстой меди?
   Рад, что вы спросили!

Наиболее распространенной единицей измерения толщины меди на печатной плате являются унции (oz). Но насколько он толстый? Это результирующая толщина, когда 1 унция меди спрессована и равномерно распределена по площади в один квадратный фут. Это равно 1,37 мила (1,37 тысячной дюйма).
Большинство печатных плат изготовлены из меди толщиной 1 унция. В PCB Direct, если нам не будут предоставлены конкретные спецификации, мы примем 1 унцию при расчете стоимости и создании вашего дизайна. Если вы определили, что ваша конструкция требует больше тока, чем может пропустить 1 унция, вам необходимо рассмотреть возможность увеличения веса меди или увеличения ширины ваших дорожек.
Конечно, чем толще медь, тем выше стоимость, но, безусловно, бывают случаи, когда           это необходимо. Увеличение стоимости связано не только со стоимостью сырья, но и с тем, что обработка более толстых медных масс занимает больше времени и немного сложнее. Протравить промежутки (воздушный зазор) между трассами сложнее, чем протравить трассу той же ширины, что и ваше пространство.

Голый ламинат
Материал печатной платы приобретается у поставщика ламината, предварительно покрытого медью с обеих сторон. Ламинат выглядит как сплошной лист меди. Этот предварительно плакированный материал поставляется с ламинатом и медью различной толщины, поэтому печатные платы могут быть изготовлены с различной толщиной и конечным весом меди.

визуализация
Поскольку производственные панели полностью покрыты медью, необходимо удалить лишнюю медь, чтобы открыть дизайн. Для этого на пленку наносится изображение вашего дизайна в масштабе 1:1. Покрытая медью панель покрывается устойчивым к травлению материалом, после чего ваше изображение переносится на травильный резист.

Офорт
Затем панель погружают в химическую ванну, где медь остается только на защищенных участках панели. Именно здесь расстояние между вашими медными элементами имеет решающее значение.

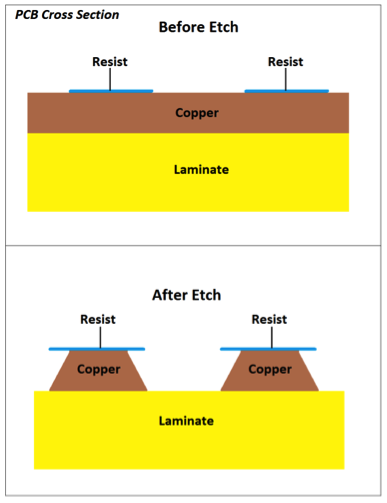

Травление - это субтрактивный процесс, означающий удаление лишнего материала; следовательно, нет никакого способа предотвратить удаление химическим раствором боковых сторон следов, когда он протравливает голый ламинат.
Как только химикаты начинают травить ламинат, они также начинают травить по бокам под резистом. Поскольку медь, ближайшая к резисту, будет экспонироваться дольше всего, эти области будут иметь наибольшее боковое травление, что приведет к трапециевидной форме медных элементов. Как вы можете себе представить, чем толще медь, тем больше времени потребуется раствору, чтобы протравить его до голого ламината, чтобы определить ваш рисунок.
Одна из многих вещей, которые выполняются во время оснастки и настройки вашего заказа, - это размер ваших медных элементов, которые немного увеличиваются, чтобы компенсировать боковое травление. Эта компенсация уменьшит расстояние между функциями. Это, в сочетании с более длительным временем пребывания в травителе, является причиной того, что требуется больше пространства между элементами на более толстых медных платах. Если элементы расположены слишком близко друг к другу, протравить до ламината будет невозможно до тех пор, пока медные элементы не уменьшатся слишком значительно или не будут полностью протравлены.

Back to top

12.Что такое Золотые пальцы?

Золотые пальцы — это позолоченные разъемы, которые находятся на краях печатной платы. Они похожи на пальцы тем, что они длинные и узкие.

Почему золотые пальцы

Золотые контактные поверхности часто используются на печатных платах с мембранными переключателями, которые являются предпочтительной технологией для промышленных, коммерческих и потребительских товаров.  Когда печатные платы будут неоднократно устанавливаться и сниматься, гальваническое золото используется для контактов краевого разъема или, как они более известны: золотые пальцы.  Это разъем на краю карты, когда необходимо вставить эту плату в другие устройства, такие как материнские платы, шасси и т. Д., Его также называют соединительным пальцем, поскольку для этого требуется золотая пластина на медно-никелевом слое.

Золото и толщина

Разъемы, которыми печатные платы соединяются с другими платами, обычно позолочены.  Золото идеально подходит для любого соединения, потому что оно является отличным проводником, легко покрывается металлом и чрезвычайно устойчиво к потускнению.
Обычно пальцы делают из твердого золота или иммерсионного золота.  Толщина золота должна составлять от 5 микродюймов до 15 микродюймов.  От 30 микродюймов до 50 микродюймов также выбирают многие клиенты, потому что пальцы в основном используются для затыкания много раз.

Дырки на пальцах

Вам решать определить длину золотых пальцев и передать эту информацию производителю.  Мы не предлагаем делать отверстия в области пальцев. Если у вас есть отверстия в области пальцев, то лучше не покрытые металлом отверстия.

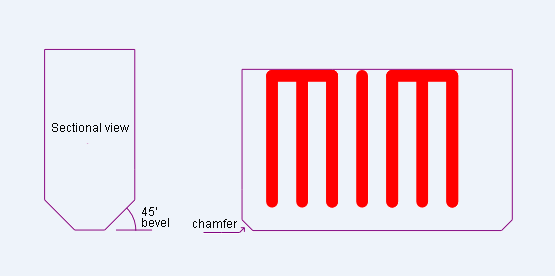

Скос и фаска

Обычно для плавной вставки печатной платы в слот других устройств золотым пальцам требуется скос.
Значение скоса золотых пальцев по умолчанию: 45 углов.

Диапазон углов фаски: 20°?￠30°?￠45°
Глубина фаски: L

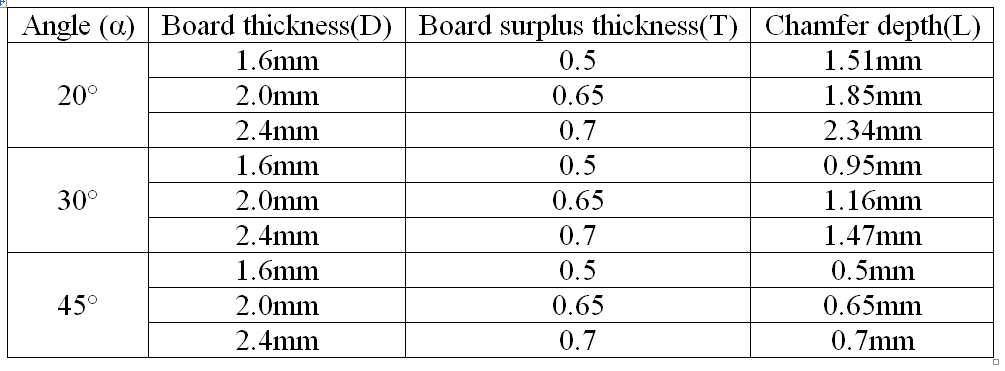

Формула для глубины фаски:  L=(D/2-T/2)/tgα
D￡oтолщина доски (mm)        T￡oизбыточная толщина (mm)
α￡oУгол фаски                    L￡oГлубина фаски (mm)

Для золотых штырей/краевых соединителей требуется несколько правил проектирования.:

1, В области покрытия не должно быть паяльной маски или шелкографии.
2, При панелировании всегда располагайте золотые пальцы наружу от центра панели.
3, Мы делаем скос золотых пальцев, если не указано иное. Мы НЕ делаем фаски припоя, если это не указано заказчиком.
